RPP-400

Kotúčová píla rozmietacia pásová šírka dopravníka

Parametre

• Prevedenie KP 01 je základný model kotúčovej píly, píla umožňujúca osadenie 1 pílového kotúča.
• Prevedenie KP RP-160 viackotúčová píla s hriadeľom umiestneným pod rovinou materiálu s hriadeľom dlhým 160mm
• Prevedenie KP RPP-400viackotúčová píla s hriadeľom umiestneným nad rovinou materiálu a podávaním pomocou dopravníkového pásu.

Použitie: leštenie, zjemňovací medzibrus, vyberanie mäkkých štruktúr materiálu, opracovanie tvarovo zložitých súčiastok

Popis

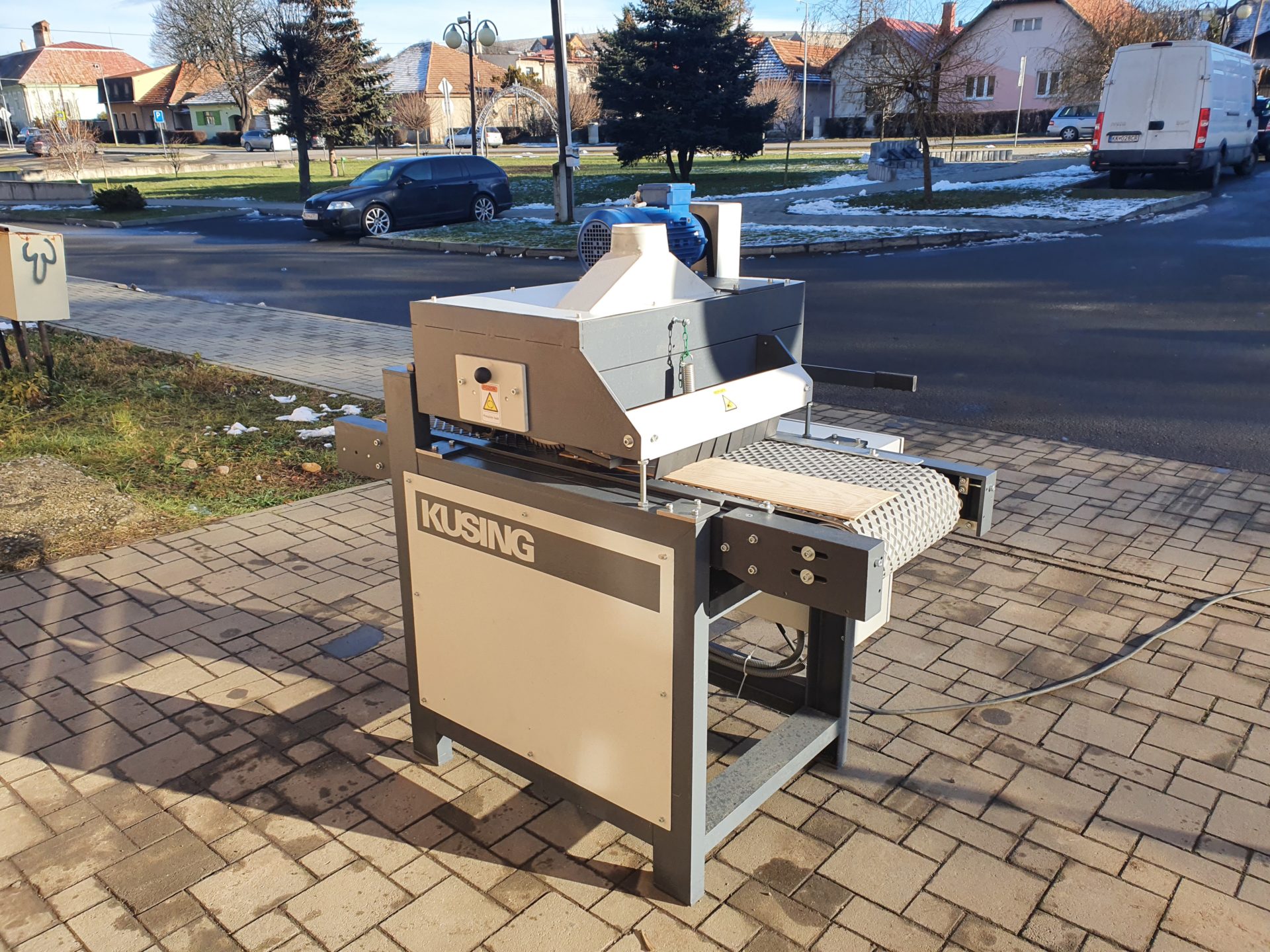

Stroj  pozostáva z týchto základných častí : Základný rám, elektrická rozvodňa, odklopný rám ( nosič hlavného motora, osky motora, prítlakov a klínov proti spätnému vrhu ) a podávacie zariadenia v prípade RPP-400 ide o podávací pás ( pás s prevodovkou a motorom a nosný rám )

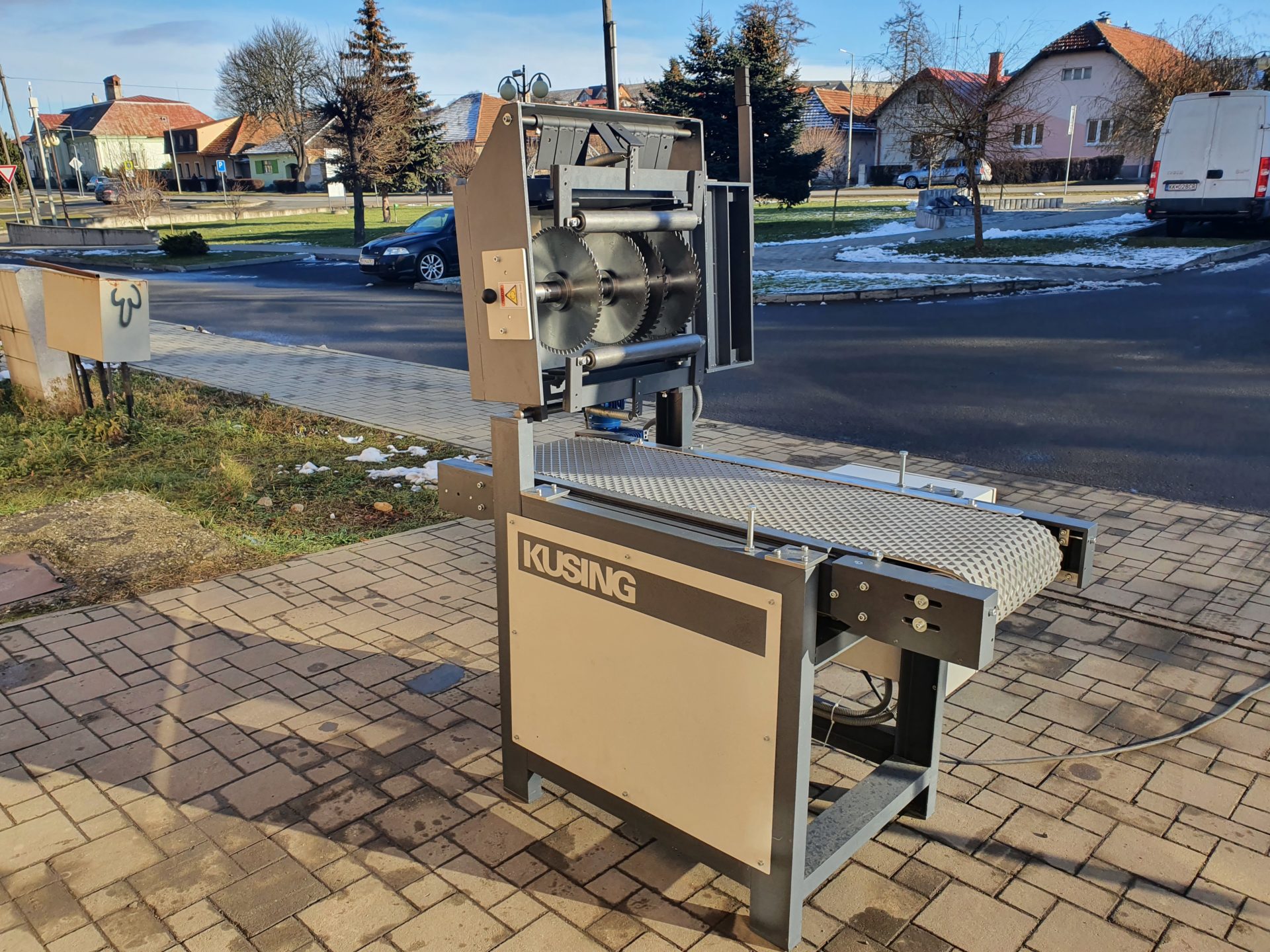

Základom stroja je pevný rám ( 1.) z valcovaných U profilov, na ktorom sú priskrutkované plechové kryty, elektrická rozvodna a guľatina ktorá slúži ako oska ( nosič ) odklopného rámu (7.).  Na ráme je uchytené podávacie zariadenie ( podávací pás ) ( 2.). Na hornom odklopnom ráme je umiestnené, prípojka na odsávanie ( 3.) domce odklopného kĺbu (4.), Vreteno s predĺženou osou (5.),  Prenos  krútiaceho momentu medzi motorom a vretenom je pomocou remeníc a klinových remeňov (6.)

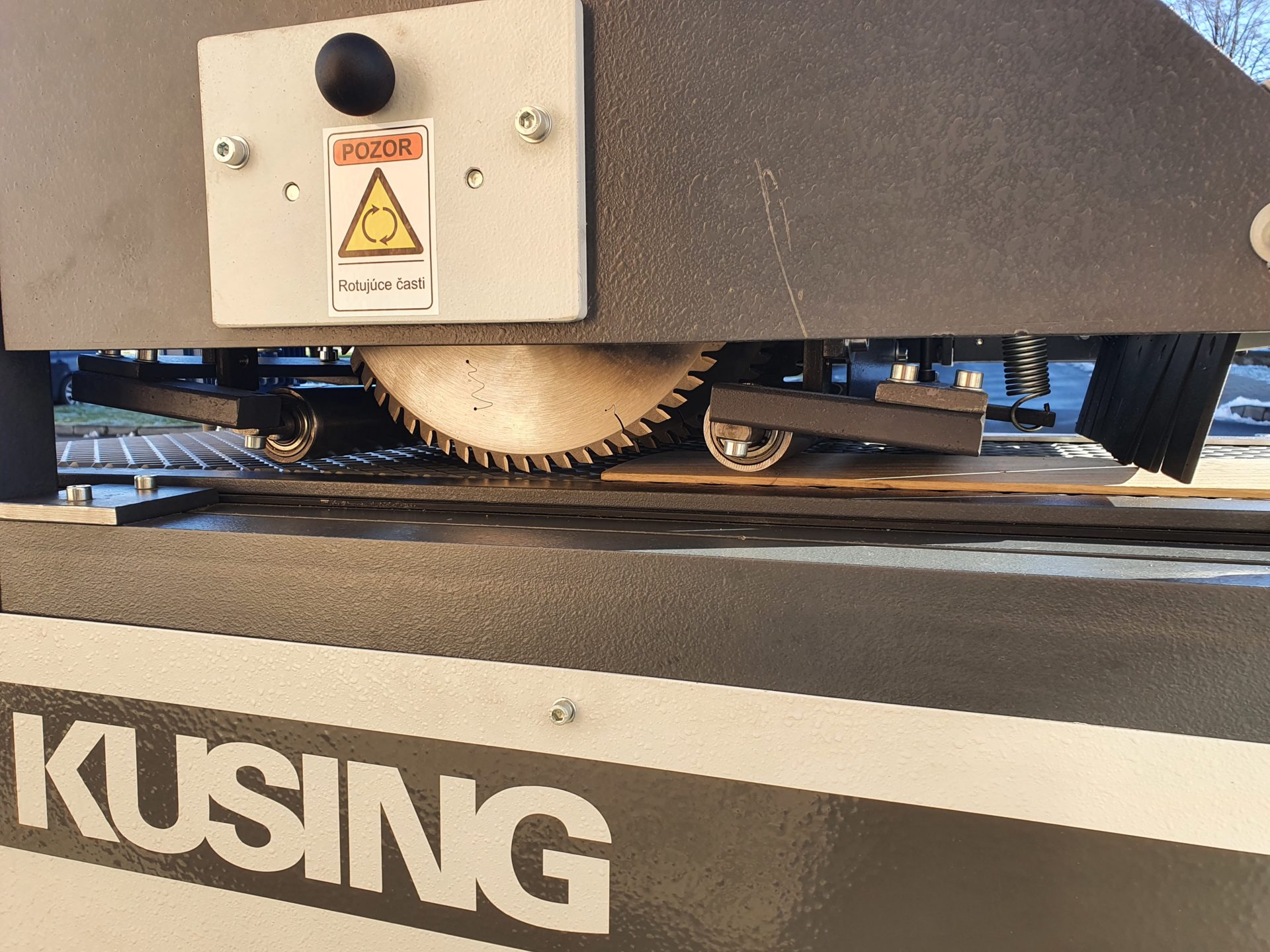

Odklopný kĺb spája pevný rám s odklopným rámom ( 8.) Toto riešenie umožňuje dobrý prístup ku pílovým kotúčom pri výmene alebo prestavení na iný rozstup pílových kotúčov. Odklopný rám je zvarený z z valcovaných U profilov, čím sa dosiahla požadovaná tuhosť. Na ráme sú priskrutkované potrebné komponenty ako domce odklopného rámu, prítlačné valce (9.) pre lepší pohyb materiálu, medzi pílové prítlaky ( 10.) a na vstupe je nastaviteľná skrutka určujúca zahĺbenie píl voči podávaciemu pásu ( 11.). Na odklopnom ráme je priskrutkovaný rám s oskou na ktorej sú kliny proti spätnému vrhu (12.)

Podávacie zariadenie (13.) umožňuje pohyb materiálu cez pílové kotúče. Jeho základom je rám, na ktorý sú upevnené podávacie valce (15.). Podávacie valce sú uložené v ložiskových domcoch UCFL. O pohon sa stará prevodovka s motorom (14.) ktoré sú spojené so zadným  hnacím valcom podávania. Súčasťou rámu podávania je gumený podávací pás šírky 500mm (2.)

Podľa hrúbky vstupného materiálu sa nastavuje výška prítlačných valcov voči rovine podávacieho pásu a to sa deje pomocou nastavovacích skrutiek ( 16.). Prítlak materiálu je samotnou váhou podávacieho zariadenia a pružín.

Súčasťou podávacieho zariadenia je aj pozdĺžne pravítko (17.) ktorým sa definuje poloha hrany materiálu voči prvému pílovému kotúču.

Elektrický rozvádzač( 18.)  obsahuje všetky komponenty na ovládanie stroja. Podľa vybavenia sa v dosahu obsluhy nachádzajú tieto ovládacie prvky:

• Hlavný vypínač
• Spúšťač hlavného motora
• Zastavenie motora
• Spúšťač podávania
• Zastavenie podávania
• Tlačidlo núdzového zastavenia stroja – STOP Tlačidlo
• Ovládanie rýchlosti dopravníka
• Prívodný kábel s pripojením na sieť
• Výstupy ku motoru vretena a motoru posuvu.
